在三維激光掃描技術日益普及的今天，市場上主流的技術路徑大致可以分為兩類：架站式與SLAM移動式。一個以“毫米級靜態高精度”著稱，一個則以“動態靈活、部署快速”而迅速走紅。它們看似互為競爭，但在應用場景和價值體現上，其實涇渭分明、各有所長。
那么問題來了：在“效率優先”的行業呼聲下，架站式的毫米級高精度還有價值嗎？它是否正在被靈活的SLAM方案邊緣化？我們不妨以UNRE UCL360 PRO系列三維激光掃描儀為例，深入探討。
01

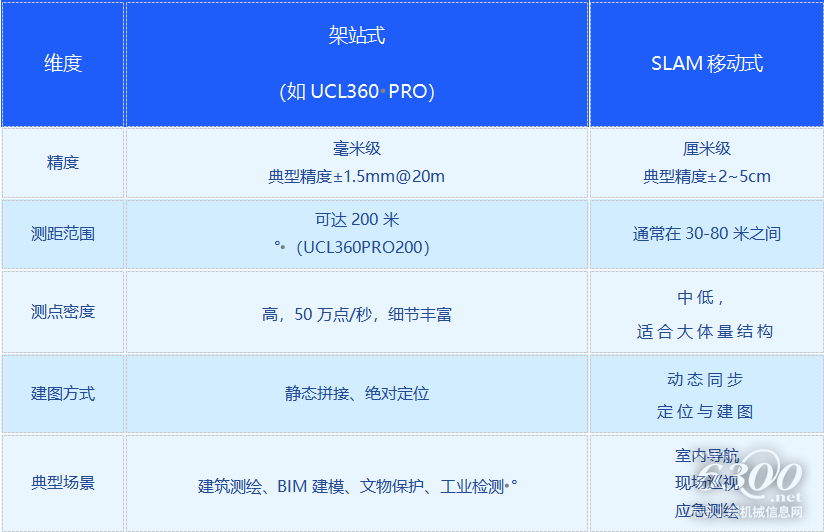

架站式VS SLAM：技術路徑的根本分歧
02

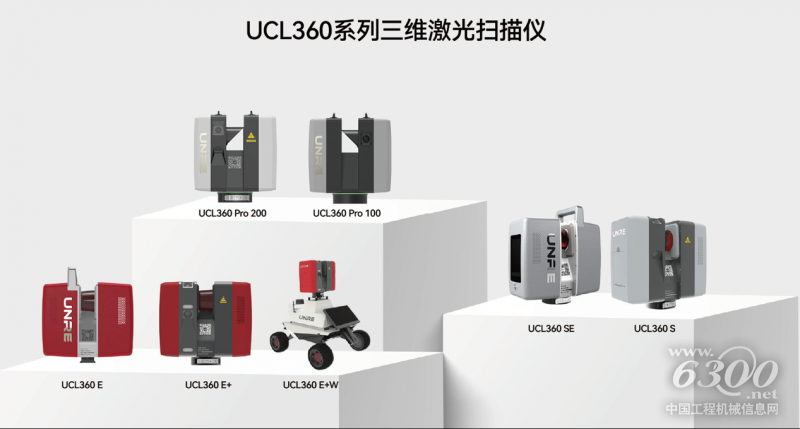

UCL360 PRO：架站式掃描儀的“新一代代表”

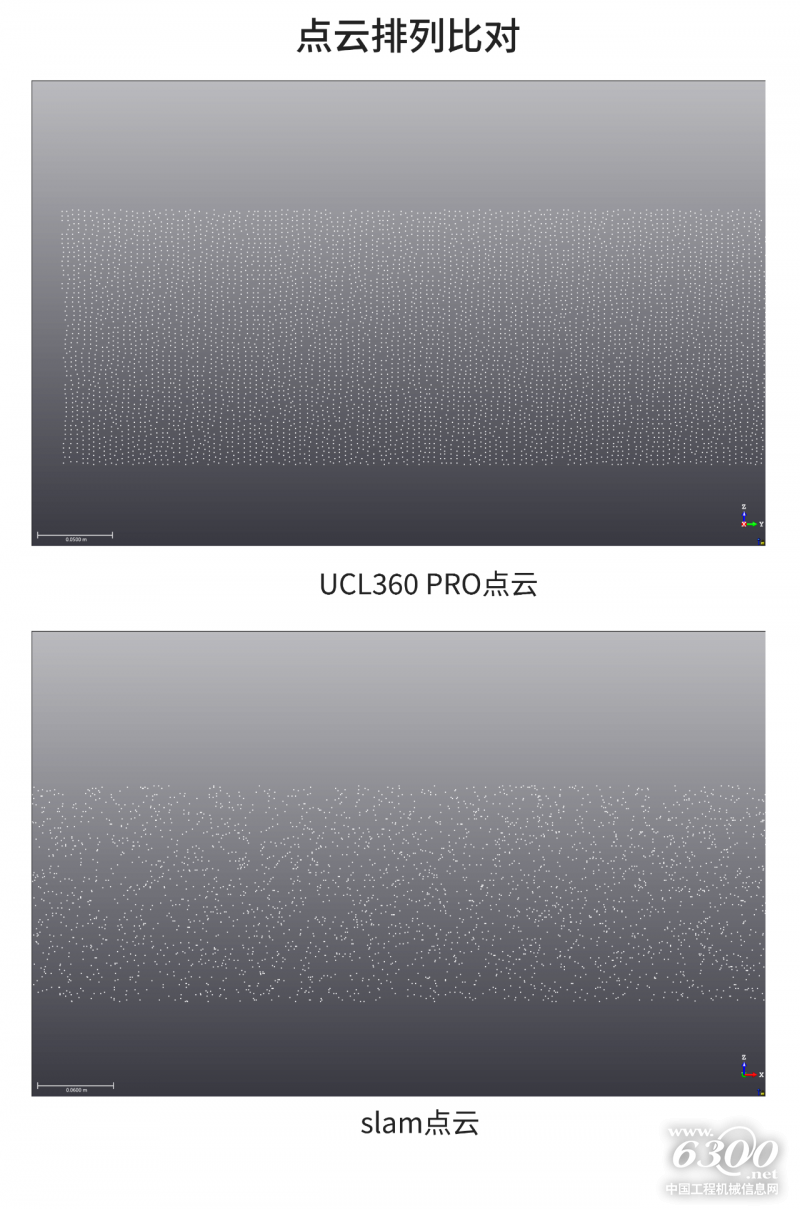

從數據角度來看，架站式UCL360 PRO生成的點云在密度、準確性、結構完整性方面具有顯著優勢，尤其適用于精細化設計、施工控制與運維檢測等專業場景。
UCL360 PRO采集的數據支持毫米級精度擬合分析，可直接用于墻面施工驗收、找平找直檢測等場景；SLAM設備的誤差在大范圍內被放大，難以提供可靠基準。
墻體平整度分析

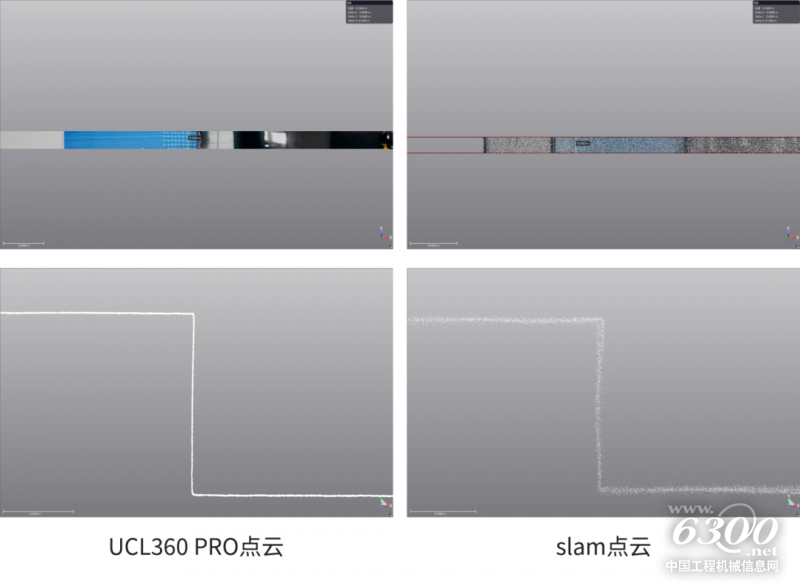

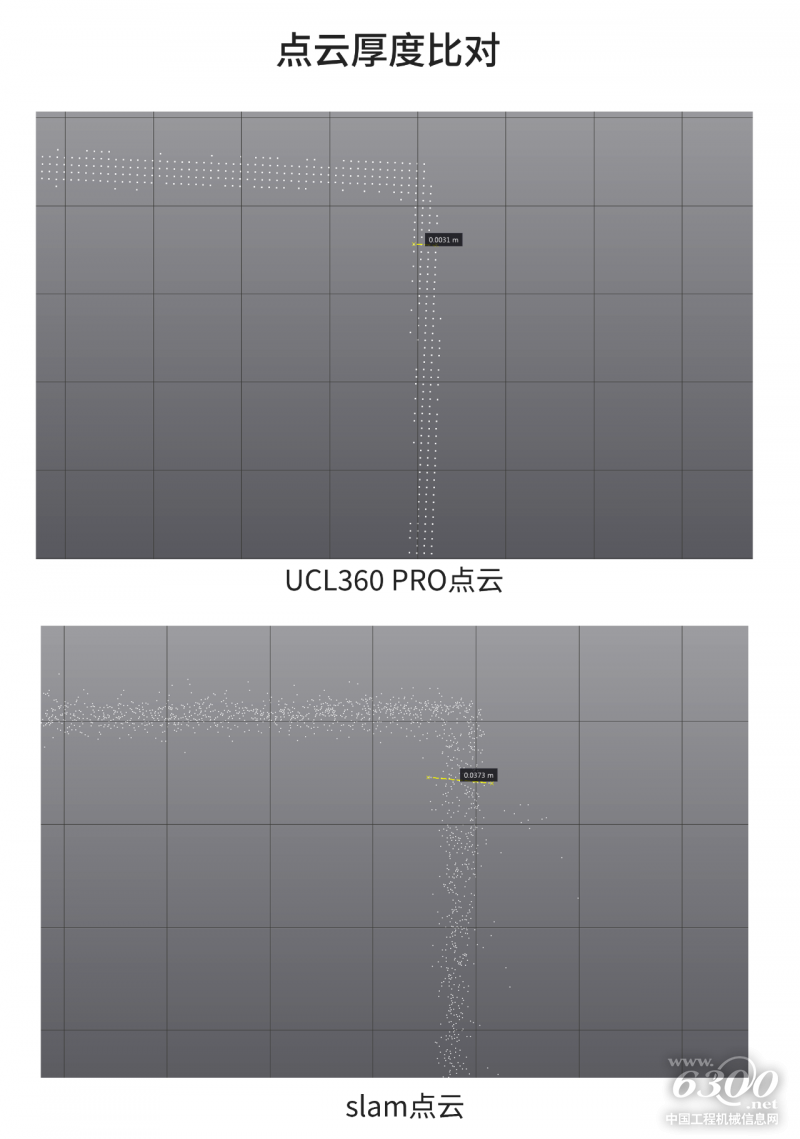

扶手桿件為細長異形結構，SLAM設備常出現斷點與塌陷，而UCL360 PRO可完整掃描并生成結構閉合點云，便于進行高精度重建或逆向建模。下面截取同等高度和點云厚度情況下觀察墻面和拐角細節。
機械廠房設備建模
UCL360 PRO在樓板與墻角的交界面掃描中，能夠清晰還原每一道陰角線與管線出墻位置，誤差在±1.5mm以?xún)?nèi)，而SLAM設備則常在邊緣出現“糊邊”“拉影”等現象，嚴重影響后續BIM建模精度。
建筑施工現場

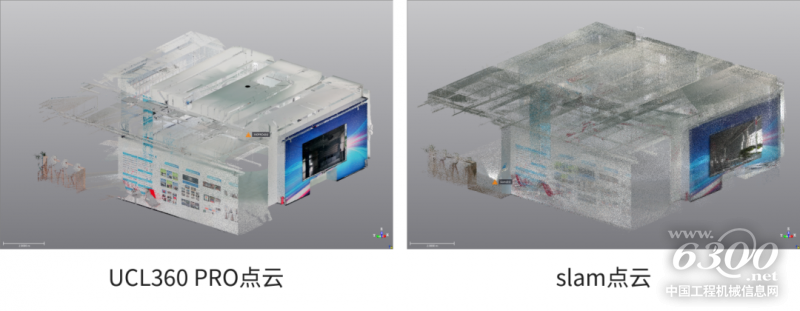

以下為UCL360 PRO與SLAM設備在多個典型應用場景中的點云表現對比：

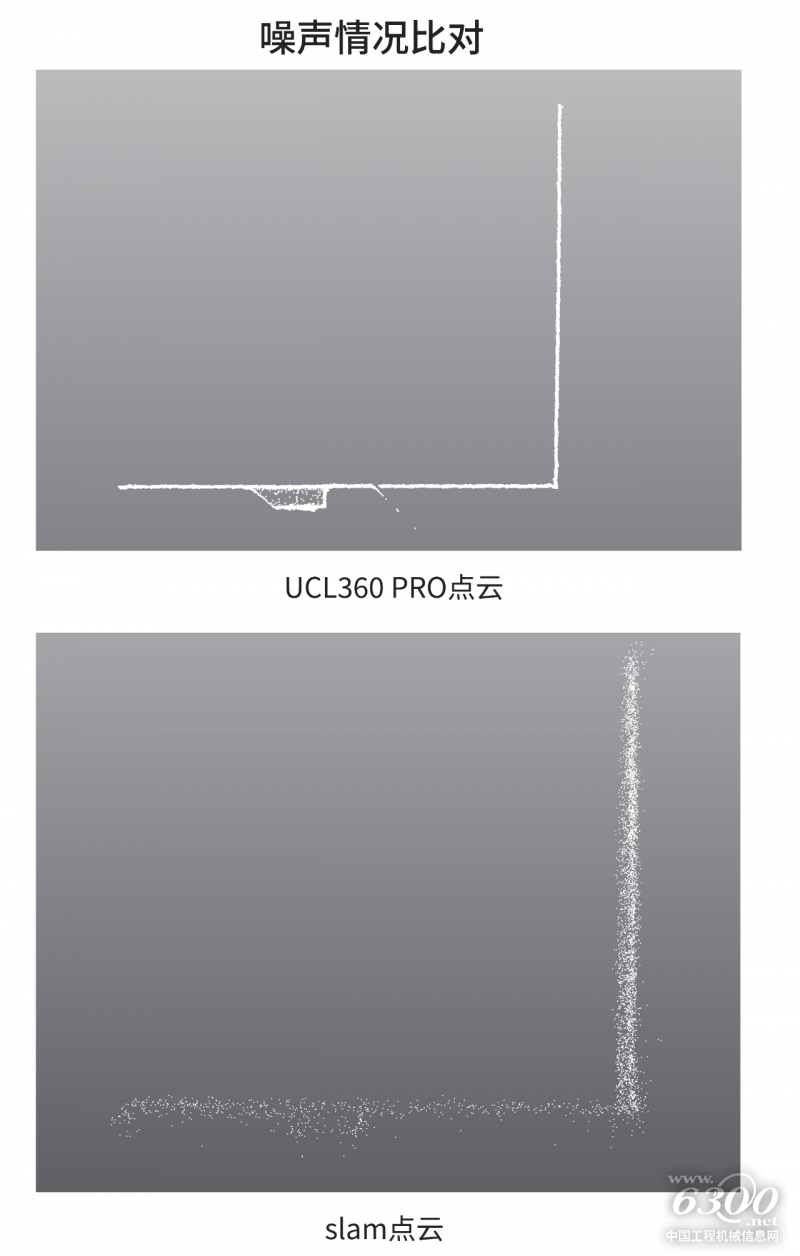

三維激光掃描儀的真實價值，往往體現在點云數據的“細節分辨力”上。UCL360 PRO在這一方面表現尤為突出，尤其在建筑邊角線條、設備曲面、窄縫等復雜結構上的還原能力遠優于SLAM類掃描設備。
03
哪些行業仍然強烈依賴架站式毫米級精度？
建筑工程與BIM建模

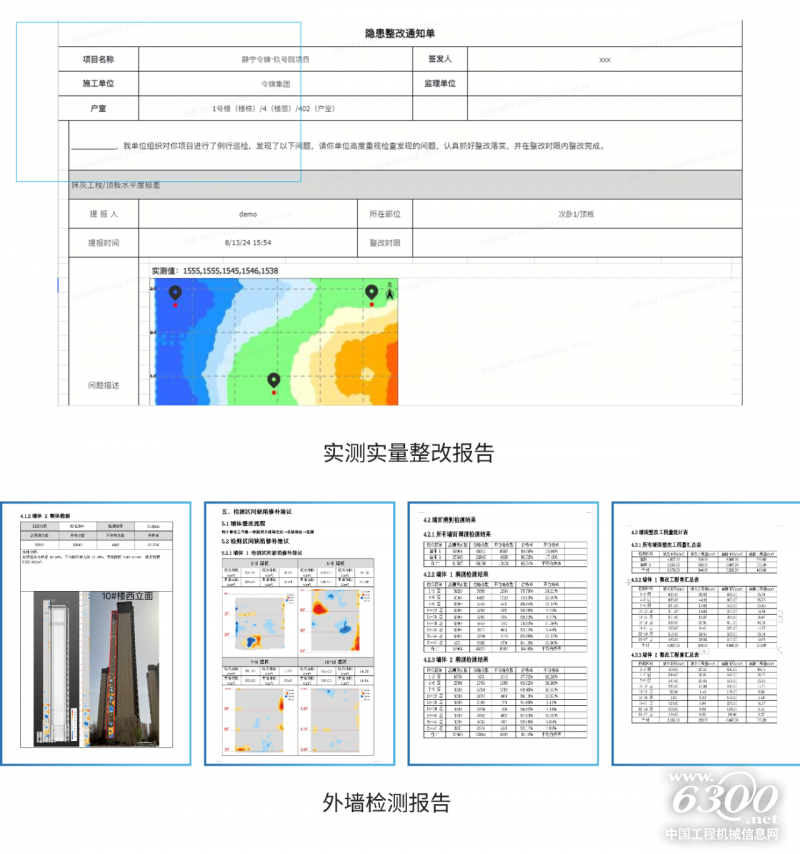

鋼結構驗收、室內墻面分析檢測、外墻變形檢測等對毫米級精度有極高要求，UCL360 PRO配合VORTEX軟件可直接室內實測報告和外墻檢測報告。
橋梁隧道數字化重建

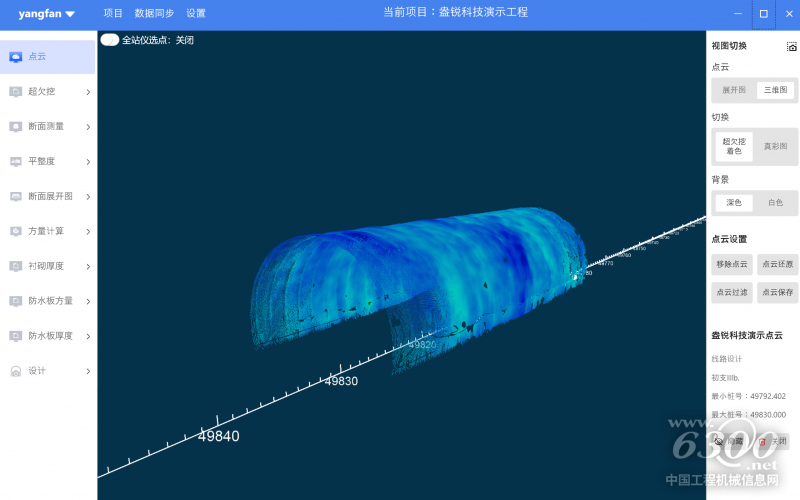

隧道超欠挖、隧道襯砌變形等需遠距離高精度數據，UCL360 PRO具備200米測距能力與毫米級精度。通過對采集的隧道點云數據進行分析，準確的計算出當前里程段超挖與欠挖的方量，將數據反饋給現場施工人員，幫助現場施工人員準確定位需要處理的超欠挖區域，處理結束之后可以再次掃描，幫助測量人員評估處理之后的效果。

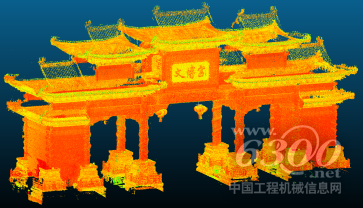

文物保護與數字博物館
需采集細節紋理與幾何曲面，UCL360 PRO內置RGB融合系統和自動曝光功能滿足同步采集需求。
總結一句話：SLAM適合“快”，架站式適合“準”。
04
軟件生態：測量不止是“掃描”這么簡單

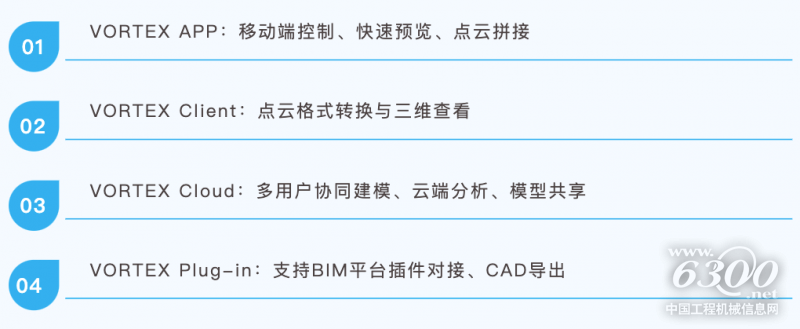

UCL360 PRO配備豐富的UNRE VORTEX軟件生態，構建從設備到結果的完整鏈路：
在數字化轉型的浪潮中，三維數據正成為設計、施工、運維全流程的核心資源。UCL360 PRO系列正是為這些高標準、精細化作業場景而生，滿足高精度、高還原、高穩定性的嚴苛要求。
然而，我們也應看到，SLAM技術在快速建圖、應急測量、低門檻部署等方面具備獨特優勢。它和架站式掃描儀并非對立關系，而是彼此補充、相輔相成。
在實際項目中，往往會采用SLAM設備進行初步場景覆蓋和路徑規劃，再由架站式設備如UCL360 PRO完成高精度補掃與建模分析，從而兼顧效率與質量。
架站式毫米級高精度不是過時的選擇，而是為精準而生的利器。它不會被取代，只會在專業領域持續發光，同時與SLAM共同構成激光掃描技術的雙引擎。
