北方重工為山東新汶礦業集團新巨龍礦區開發研制的EGC6330全斷面掘進機是世界第一臺應用于大埋深、長距離煤礦巖巷施工的大直徑全斷面掘進機。
該機的研制成功填補了中國敞開式TBM在大直徑、大埋深、長距離煤礦巷道施工的空白。該掘進機開挖直徑6．33米，施工深度為地下980米，整機總長度86米，整機重量700噸，刀盤驅動功率1800kW，刀盤工作扭矩3232kNm，主推進力17500kN。
北方重工以技術創新為發展方向，加大研發力度，特別在煤炭巷道施工領域進行了革命性的創造，率先將QMJ4260矩形煤巷掘進機、QJYC045M煤巷掘進機等全斷面掘進機應用到煤礦巷道施工領域，在世界煤炭領域開創了煤巷施工的新裝備、新工法、新工藝、新時代。
該設備是世界第一臺應用于我國煤礦巖巷施工的全斷面掘進機，是我國首臺具有自主知識產權的敞開式煤巷巖石掘進機，是我國第一次引領世界煤礦巖巷施工重大技術變革的技術裝備。該設備為解決我國煤礦發展的巖巷施工瓶頸問題，奠定了堅實基礎，是我國煤礦采掘裝備發展的一個重要里程碑。該設備的研制實現了我國煤礦巖巷掘進機在大直徑、大埋深、復雜地層施工的新突破， 該設備特殊的主梁設計，解決了支護錨桿必須通過隧道截面中心線的施工難題，此項技術在國內以往的TBM工程中從未做到過。該設備同時解決了支護速度跟不上掘進速度的老難題，設計掘進速度500-800m/月。用懸臂掘進機施工，月進尺約為60 m ~250m，當巖石單軸抗壓強度大于70MPa后，只能采用爆破法，月進尺不到100m，并且施工過程中灰塵極大，嚴重影響工人身體健康。
北方重工研制的QJYC045M煤礦巖巷全斷面掘進機采用盤形滾刀破巖機理，利用全斷面刀盤一次破巖成洞，將水平梁敞開式TBM掘進機與煤礦運輸、支護等特殊施工要求相結合，集掘進、出渣、支護、除塵、通風、導向、防爆技術于一體，是高度機械化、自動化的煤礦巖巷施工設備，是世界首臺在煤礦巖巷施工作業中使用全斷面掘進機。
該設備采用刀盤噴水、除塵風機聯合作業除塵，并且特殊設計了隔離板將粉塵空間與工人施工空間隔離，徹底解決了施工過程中粉塵大的難題，極大改善了工人工作環境。
該設備極大提高了煤礦巖巷施工效率、降低了工人勞動強度、改善了工人作業環境，

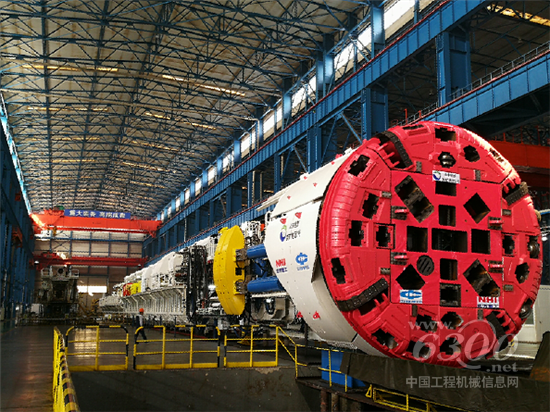

今天下線驗收的這臺直徑Φ6.33米煤礦巷道巖巷掘進機，無論在斷面直徑還是在性能指標等方面都有了進一步的提升和創新，在世界煤炭能源領域開創了煤炭巷道革命的新時代。
北方重工煤礦巷道全斷面巖石掘進機的具體特點和優勢體現在如下諸方面：
1、具有良好的人機安全性
煤礦巷道全斷面巖石掘進機上裝有隨動式筋排支護系統
煤礦巷道全斷面巖石掘進機設備上配有多點高效通風除塵系統。
煤礦巷道全斷面巖石掘進機刀盤表面多點配置的霧化噴水降塵系統。
煤礦巷道全斷面巖石掘進機各機電系統部件及TBM整機經過嚴格的煤礦安全防爆資質認證。
2、具有掘進能力和速度的高效性
煤礦巷道全斷面巖石掘進機設計的理論掘進能力可達5.4m/h。在100MPa以內，圍巖完整性好的地層直徑在φ4～φ6m系列煤礦巷道全斷面巖石掘進機平均月進尺接近或超過1000m/月是非常值得樂觀預期的指標。在水工隧洞施工中φ6m的煤礦巷道全斷面巖石掘進機曾經創下1209.8m的施工掘進紀錄。如果有軟弱圍巖或斷層及破碎帶的影響，施工支護要耗費較大的工時。φ6.33m煤礦巷道全斷面巖石掘進機綜合掘進效率也可以達到600m/月。相比傳統鉆爆法或綜掘機施工的80～120m/月。煤礦巷道全斷面巖石掘進機的高效優勢是革命性的。
3、傳統工法無可比擬的巖石硬度適應性
當煤巷巷道圍巖的硬度超過80MPa時，傳統的懸臂式綜掘機施工掘進基本上是“0”進尺，同時還伴隨著大量的截齒消耗。煤礦巷道全斷面巖石掘進機可以應對高達200MPa的巖石地層掘進，沒有任何阻攔能力。
4、 全斷面掘進成洞洞型質量好
煤礦巷道全斷面巖石掘進機掘進全圓斷面整體一次成型，成型的洞壁弧線完整性好，洞壁表面圓整光滑，對礦車軌道的鋪設創造了良好的條件打下了穩固的基礎。
5、具有人性化環保理念
煤礦巷道全斷面巖石掘進機刀盤具有噴霧消塵系統，相比鉆爆法施工煤礦巷道掘進機有著安全舒適的作業環境，同時對巖體和周邊構筑擾動小，更具有人性化環保施工理念。
6、 針對性設計工程接口適應靈動
北方重工具有多年全斷面隧道掘進機開發研制經驗，目前是世界唯一一家經過針對性進行煤巷巖巷掘進機開發研制的專業公司，率先將TBM應用于煤礦巷道施工,并取得成功應用的企業。在淮南煤業集團煤巷項目成功的基礎上，近幾年又不斷豐富和拓展了新的機型，行成了系列化設計。可根據用戶需求定制化匹配設計網片、拱架、錨桿、超前鉆探、同步噴混等系統。并可針對工程的下井運輸、現場組裝、始發、拆解、轉場等特殊要求提供全套的解決方案。
7、提高工作效率，減少井下施工人員
煤礦巷道全斷面巖石掘進機的工作效率能達到20工人20倍的工作效率。也把工人從井下危險、繁重的環境解放出來。實現了顛覆性的革命。
